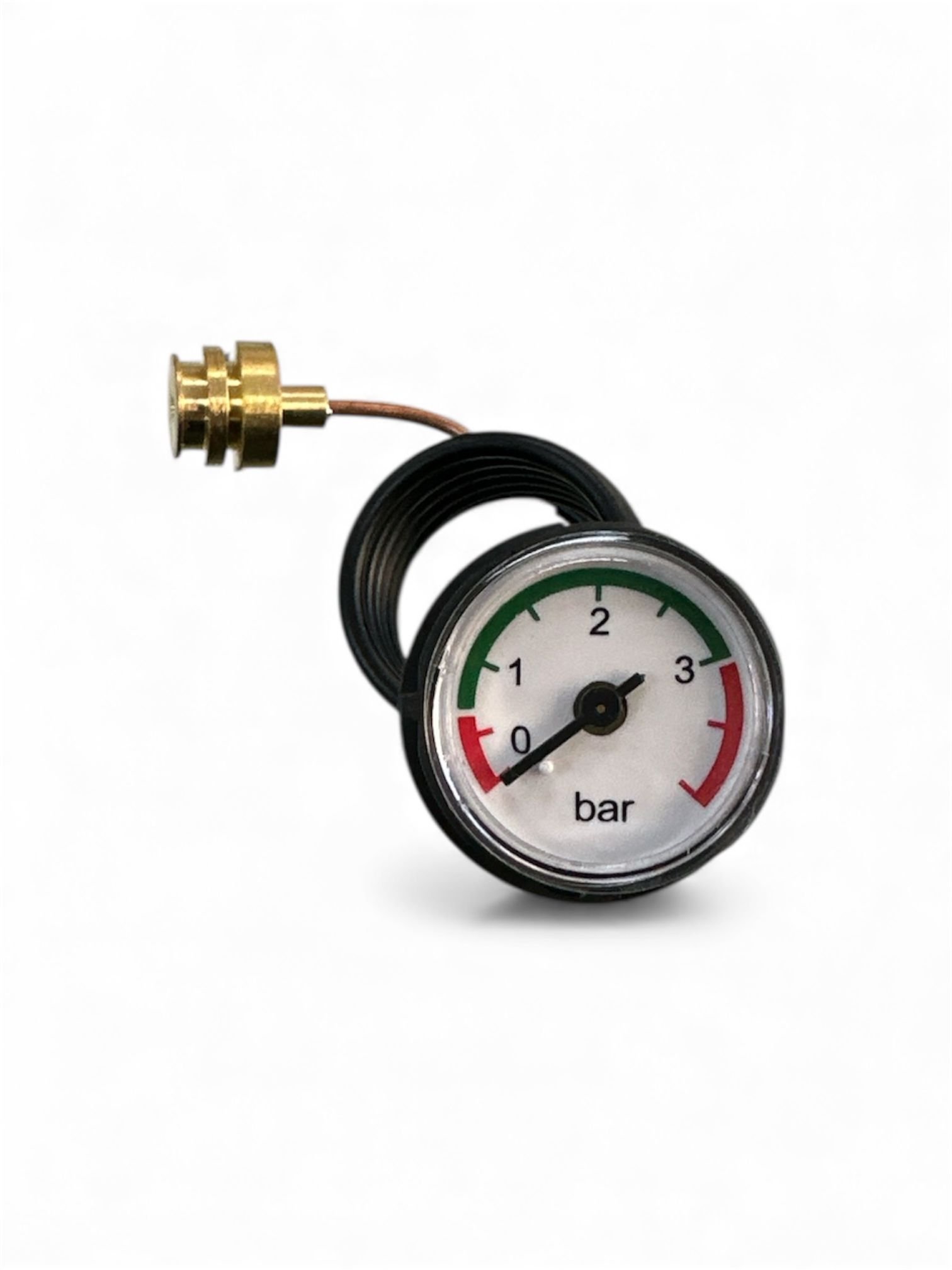

Viessmann Vitopend 100-W WH1D Manometre 7828644

Viessmann Vitopend 100-W WH1D Manometre 7828644, uyumlu Viessmann Vitopend 100-W WH1D kombilerde kalorifer tesisatındaki su basıncının kullanıcı tarafından takip edilmesini sağlayan analog mekanik basınç göstergesidir. Kombinin tesisat basıncının uygun çalışma aralığında olup olmadığının kolayca kontrol edilmesine yardımcı olur.

Ürün eski 7828644 Viessmann referansıyla eşleşmekte olup bu kodun güncel yerine geçen referansı 7834985‘tir. Yaklaşık Ø40 mm gösterge çapına, D14,85 mm montaj ölçüsüne ve yaklaşık 350 mm bakır kapiler bağlantı hattına sahiptir.

OEM / Referans Bilgileri

Referans Türü	Kod
Eski Viessmann Referansı	7828644
Güncel / Yerine Geçen Referans	7834985

Türkiye Uyumluluk Bilgileri

Marka	Seri	Kasa / Güç	Referans
Viessmann	Vitopend 100-W	WH1D 24 kW	7828644 / 7834985
Viessmann	Vitopend 100-W	WH1D 30 kW	7828644 / 7834985

Teknik Özellikler

Özellik	Değer
Ürün Tipi	Analog Basınç Manometresi
Ölçüm Fonksiyonu	Kalorifer tesisatı su basıncı
Basınç Aralığı	0–4 bar
Gösterge Çapı	Yaklaşık Ø40 mm
Montaj Ölçüsü	D14,85 mm
Kapiler Hat	Yaklaşık 350 mm bakır kapiler
Çalışma Yapısı	Mekanik
Elektrik Bağlantısı	Yok
Eski Referans	7828644
Güncel Referans	7834985
Uyumlu Kasa	Vitopend 100-W WH1D

Ürün Hakkında

Manometre, kombinin kapalı kalorifer tesisatındaki su basıncını kullanıcıya analog olarak gösterir. Sistem basıncındaki değişikliklerin takip edilmesine ve tesisatın uygun çalışma basıncında olup olmadığının kontrol edilmesine yardımcı olur.

WH1B ve WH1D Parça Ayrımı

Bu manometre Vitopend 100-W WH1D kasa için kullanılmaktadır. WH1B kasa Viessmann cihazlarda farklı gösterge ve referans yapıları bulunduğundan yalnızca Vitopend 100-W adına bakılarak parça seçilmemelidir.

Olası Arıza Belirtileri

Yanlış basınç gösterimi: İbre gerçek tesisat basıncından farklı değer gösterebilir.

İbrenin sabit kalması: Basınç değiştiği halde ibre hareket etmeyebilir.

Gösterimin kaybolması: Gösterge tesisat basıncını göstermeyebilir.

Düzensiz ibre hareketi: Değerler kararsız şekilde değişebilir.

Fiziksel hasar: Kadran, kapiler hat veya bağlantıda hasar görülebilir.

Montaj / Uyumluluk Notları

Kasa Kontrolü: Kombinizin Vitopend 100-W WH1D kasa olduğunu kontrol ediniz.
Referans Kontrolü: Mevcut parçanın 7828644 veya güncel 7834985 referanslarından biriyle eşleşmesini kontrol ediniz.

Kadran Kontrolü: Mevcut manometrenin yaklaşık Ø40 mm gösterge çapına sahip olduğunu doğrulayınız.
Montaj Kontrolü: D14,85 mm montaj yapısını mevcut parçanızla karşılaştırınız.

Kapiler Hat Kontrolü: Yaklaşık 350 mm kapiler hattın uzunluğunu ve bağlantı yapısını mevcut parçanızla karşılaştırınız.
Cihaz revizyonunu ve üretim dönemini kontrol edin.

Sabitleme noktalarını ve montaj biçimini karşılaştırın.
Orijinal veya muadil niteliğini stok etiketi ve ambalajından teyit edin.

Gösterge fotoğrafını sökülen parçayla karşılaştırın.
Belirsizlik varsa cihaz etiketi ve parça fotoğrafıyla uyumluluk teyidi alın.

Sık Sorulanlar

Yalnız marka adına göre sipariş verebilir miyim? Hayır. Cihazın tam modeli ve üretim versiyonu, bu sayfadaki uyumluluk bilgileri ve mevcut parçayla birlikte kontrol edilmelidir.

Benzer görünüm uyumluluk için yeterli mi? Hayır. Ürüne özel bağlantı, ölçü ve montaj kontrolleri de gerekir. Yukarıdaki montaj / uyumluluk notlarını mevcut parçanızla karşılaştırın.

Ürün kodunu nasıl kontrol etmeliyim? Bu sayfadaki OEM / referans açıklamasını esas alın. Doğrulanmadığı belirtilen bir kodu kesin eşdeğerlik olarak kabul etmeyin; cihazın parça kaydı ve eski parçayla teyit edin.

Belirtilen arızalardan biri varsa parça kesin arızalı mıdır? Hayır. Olası arıza belirtileri tek başına kesin teşhis değildir. Arızanın kaynağı teknik servis tarafından belirlenmelidir.

Siparişten önce hangi son kontroller yapılmalı? Gösterge fotoğrafını sökülen parçayla karşılaştırın.
Belirsizlik varsa cihaz etiketi ve parça fotoğrafıyla uyumluluk teyidi alın.

⚠ Önemli: Viessmann Vitopend ailesinde kasa ve üretim revizyonuna göre farklı manometreler kullanılabilir. Sipariş öncesinde cihazın WH1D kasa olduğu, 7828644 / 7834985 referansı, yaklaşık Ø40 mm gösterge çapı, D14,85 mm montaj yapısı ve kapiler bağlantı mevcut parçayla birlikte kontrol edilmelidir. WH1B kasa manometreleriyle karıştırılmamalıdır.
